FX5-4AD-ADP |
三菱模拟量输入模块FX5-4AD-ADP产品规格说明
1、电源规格
[内部供电(A/D转换回路)] DC24V 20mA,从CPU模块的DC24V电源向内部供电。
[内部供电(接口)] DC5V 10mA,从CPU模块的DC5V电源向内部供电。
2、性能规格
[模拟输入点数] 4点(4通道)
[模拟输入电压] DC-10~+10V(输入电阻值1MΩ)
[模拟输入电流] DC-20~+20mA(输入电阻值250Ω)
[数字输出值] 14位二进制

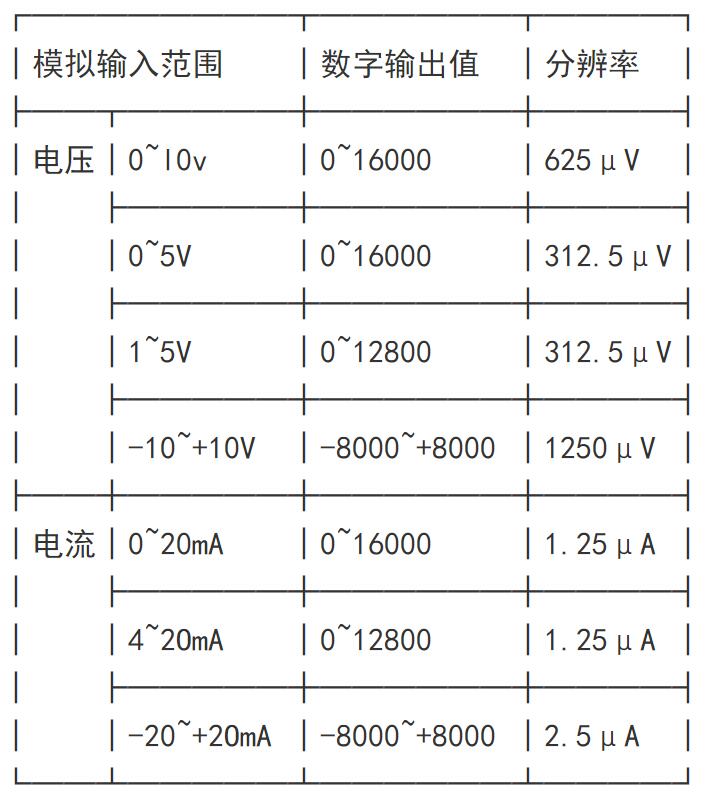

[输入特性、分辨率]
![]() [精度(相对于数字输出值的满量程的精度)]
·环境温度25±5℃:±0.1%(±16digit)以内
·环境温度0~55℃:±0.2%(±32digit)以内
·环境温度-20~0℃:±0.3%(±48digit)以内
[转换速度] 最大450μs(每个运算周期更新数据)
[绝对最大输入] 电压:±15V、 电流:±30mA
[绝缘方式]
·输入端子与可编程控制器之间:光耦绝缘
·输入端子通道间:不绝缘
[输入输出占用点数] 0点(与可编程控制器的最大输入输出点数无关)
[外形尺寸H*W*D] 98*17.6*74mm
[重量] 0.1kg |
