FX5U-32MT/ES参数说明：基本单元,内置16入/16出(晶体管漏型),AC电源
三菱PLC FX5U-32MT/ES产品规格详细介绍如下
【电源规格】
 ◆ 额定电压：AC100~240V
 ◆ 电压允许范围:AC85~264V
 ◆ 允许瞬时悼电时间：l0ms以下
 ◆ 电源保险丝：250 3.15A 计时延时保险丝
 ◆ 冲击电流：最大25A 5ms以下/AC100V、最大50A 5ms以下/AC200(
 ◆ 消耗电力(*1)：30W
 ◆ DC5V电源容量(*3)：900mA
 ◆ DC24V电源容量(*2 *3)：
   对CPU模块的辐入电路使用服务电源时：400mA
   对CPU模块的轴入电路使用服务电源时：480mA
备注：
*1:CPU模块可连接最大数量模块时，且DC24V服务电源达到最大消耗电源时的数值。(包括输入电路的电流部分)
*2:连接I/O模块时消耗DC24V服务电盆，致使可使用的电量将减少。
*3: FX5UC-32MT/口为内部供给电源。

【输入规格】
 ◆ 输入形式：漏型/源型
 ◆ 输入点数：16点
 ◆ 连接状态：拆换式端子台(M3螺丝)
 ◆ 输入信号电压:DC24V +20%,-15%
 ◆ 输入信号电流:5.3mA/DC24V(X000~X0170)、4mA/DC24V(X020以后)
 ◆ 输入电阻：：4.3KΩ(X020以后是5.6KΩ)
 ◆ 输入ON电流:3.5mA以上(X020以后，3.5mA)
 ◆ 输入OFF电流:1.5mA以下
 ◆ 输入响应频率数：
        X000~X005：200kHz
        X006~X007：10kHz
 ◆ 输入响应时间(H/W滤波延迟):
        X000~X005：ON时2.5μs以下，OFF时2.5μ以下
        X006~X007：ON时30μs以下，OFF时50μ以下
 ◆ 输入响应时间(数字滤波设定值):无,10μs,0.1ms,0.2ms,0.4ms,0.6ms,1ms,5ms,10ms(初始值),20ms,70ms(在噪音鸭钩)
 ◆ 输入信号形式:无电压触点输入 漏型：NPN集电极开路晶体管、源型：PNP集电极开路晶体管

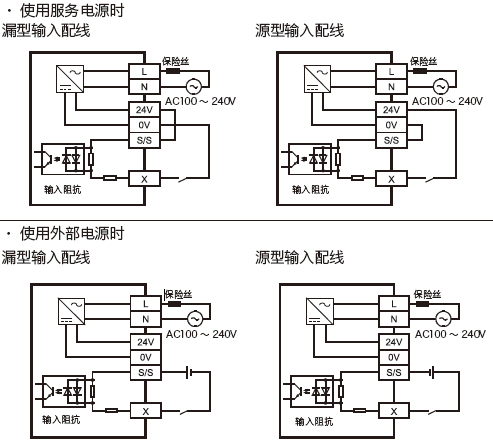

 ◆ 输入电路图

【晶体管输出规格】
 ◆ 输出类型：晶体管(集电极开路)/漏型输出
 ◆ 输出点数:16
 ◆ 连接状态：可拆换电子台(M3螺丝)
 ◆ 外部电源:DC5~30V
 ◆ 最大负载： 0.5A/1点
 ◆ 开路漏电流：0.1mA以下/DC30V
 ◆ ON时电压降低：1.0V以下(Y000~Y003)、Y004以后1.5V以下
 ◆ 响应时间：
       Y000~Y003：2.5μs以下/10mA以上 1.5V以下(DC5~24V)
       Y004以后：0.2ms以下/200mA以上(DC24V)
 ◆ 回路绝缘:光电耦合器绝缘
 ◆ 显示输出表示:输出ON时LED灯亮

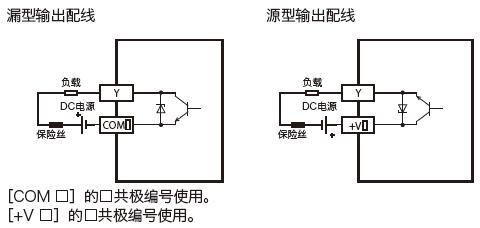

 ◆ 输出电路图

【CPU模块一般规格】
 ◆ 使用环境湿度：0~55℃
 ◆ 保存环境温度：-25~75℃
 ◆ 使用环境湿度：5~95%RH,无结露
 ◆ 保存环境湿度：5~95%RH,无结露
 ◆ 耐振动：
   安装DIN轨道时:
      ┌─────┬─────┬──────┬─────────┐
      │频率数    │加速度    │单向振动幅度│扫描次数          │
      ├─────┼─────┼──────┼─────────┤
      │5~8.4Hz   │无        │1.75mm      │X,Y,Z每个方向10次 │
      ├─────┼─────┼──────┤(合计各80分)      │
      │8.4~150Hz │4.9m/s平方│无          │                  │
      └─────┴─────┴──────┴─────────┘
   直接安装时:
      ┌─────┬─────┬──────┬─────────┐
      │频率数    │加速度    │单向振动幅度│扫描次数          │
      ├─────┼─────┼──────┼─────────┤
      │5~8.4Hz   │无        │3.5mm       │X,Y,Z每个方向10次 │
      ├─────┼─────┼──────┤(合计各80分)      │
      │8.4~150Hz │9.8m/s平方│无          │                  │
      └─────┴─────┴──────┴─────────┘
 ◆ 耐撞击：147m/s平方，作用时间11ms，以正弦半波脉冲向X,Y,Z各双方向3次
 ◆ 接地：D种接地(接地电阻:100Ω以下)<不可与强电系产品共通接地>
 ◆ 使用环境：无腐食性，可燃性气体，导电性粉尘不严重
 ◆ 使用标准高度：0~2000m
 ◆ 安装场所：电气柜内
 ◆ 过电压等级：Ⅱ以下
 ◆ 污染级别：2以下
 ◆ 设备级别：级别2
