输出点数：64点
  额定负载电压：DC10.2V~28.8V
  最大负载电流：0.1A/1 点，2A/1公共端
  最大浪涌电流：有过负载保护功能的电流限制
  OFF时泄源电流：0.1mA以下
  ON时最大电压降：DC0.1V(TYP.) 0.1A，DC0.2V(MAX.)0.2A
  响应时间：OFF→ON：0.5ms以下、ON→OFF：1ms以下( 额定负载，电阻负载)
  浪涌抑制器：齐纳二极管
  保险丝：无
  外部供应电源：
     电压：DC10.2V~28.8V(脉动率5%以内)
     电流：20mA(DC24V时)
  绝缘耐压：AC560Vrms/3循环(标高2000m)
  绝缘电阻：由绝缘电阻计10MΩ以上
  噪声耐量：
     模拟器噪声500Vp-p，噪声宽度1μs
     通过噪声频率25~60Hz的噪声模拟器
  保护等级：IP2X
  公共端方式：32点1公共端(公共端端子:1A01、1A02、2A01、2A02)
  输出输出占用点数：64点(I/O分配:输出64点)
  保护功能：
     过负载保护功能：过电流检测，过负载保护时限制电流1~3A/1点,以1点为单位动作
     过热保护功能：以1点为单位动作
  外线连接方式：40 针连接器
  DC5V内部消耗电流：190mA(TYP.全点ON)
  LY42PT1P外形尺寸：90(H)*28.5(W)*117(D)mm
  重量：0.12kg

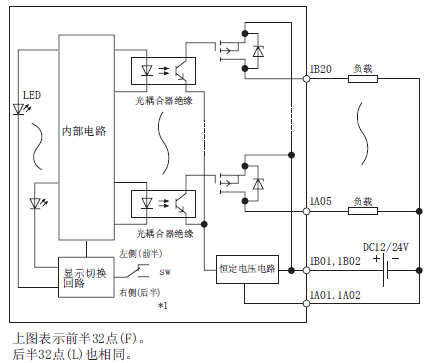

LY42PT1P电路结构：

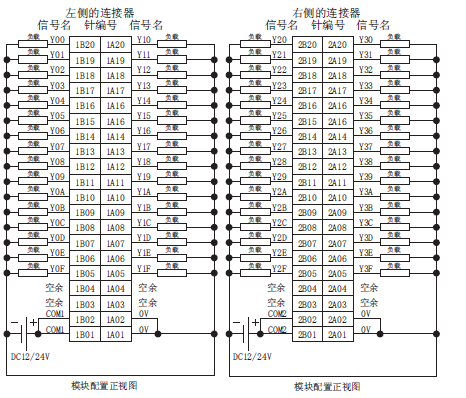

LY42PT1P端子连接图：
